第二部分：图形界面介绍

Phase Lab软件的图形界面如图2-1所示，包括Menu(菜单栏)、Toolbars(工具栏)、计算管理区(Process)以及工作区。其中Menu栏包括文件(File)、表格(Table)、图片(Graph)、数据库模块(Database)、相图计算模块(Phase Diagram)，相场模块(Phase Field)以及Help。Toolbars是便捷工具，包括数据库的加载、图标输出、计算模式的选择等。工作区用于设置计算条件或计算结果的输出。计算管理区(Process)显示当前工作进程，分为:

  1. System Definer: 用于数据库的加载、计算体系的设置；

  2. Calculation: 提供四种计算模式，即Point(点计算)、Line(线计算)、2D Section(面计算)以及Isothermal(等温截面)。

  3. Result: 计算结果输出，包括TXT与Graph两种模式，前者将计算数据用文本或者表格形式在工作区显示；后者可根据相应的计算条件，绘制不同性质的图。

_images/2-1.png

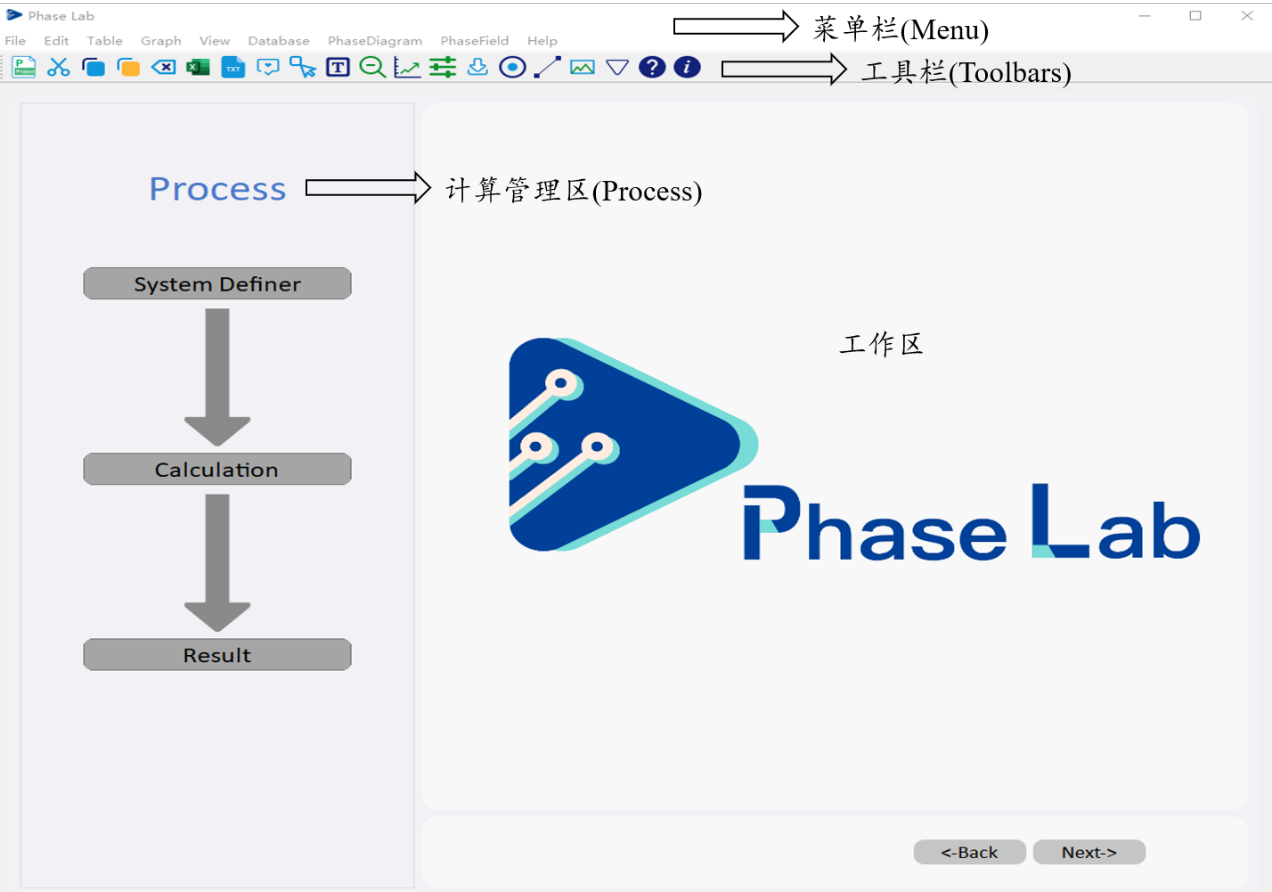

图2-1 Phase Lab软件图形界面演示
