第一部分: Phase Lab简介

1.1 Phase Lab简介

1.1 Phase Lab基础功能 Phase Lab是一款功能强大的相图计算软件，它包括相图计算、扩散动力学计算、相场模拟和合金数据库模块，旨在辅助用户定量化描述多组元体系中合金成分-组织-性能关系，并为材料设计、开发与性能优化等提供数据支持。当前发布的Phase Lab软件Beta版，基于相图计算热力学方法 (CALPHAD)，已实现：

  1. 不同合金体系熵值、焓值、Gibbs自由能等热力学性质的便捷化计算；

  2. 二元系合金平衡相图与亚稳相图计算；

  3. 三元系等温截面相图计算；

  4. 多元系合金成分-相组成-相分数关系的定量化计算。

1.2 Phase Lab软件安装与注册

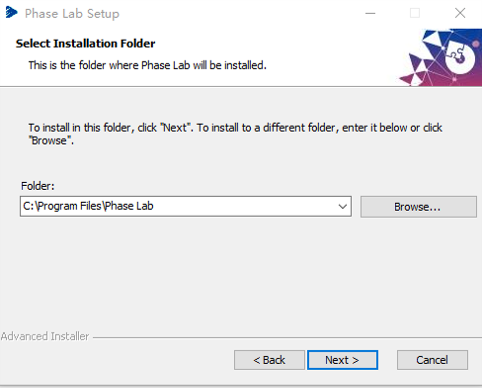

当前Phase Lab软件仅支持Windows操作系统，用户下载软件包并点击PhaseLabSetup.exe 选择安装路径(默认路径：C:\Program Files(x86)\Phase Lab)，即可进行安装。

_images/1-1.png

图1-1 Phase Lab软件安装界面

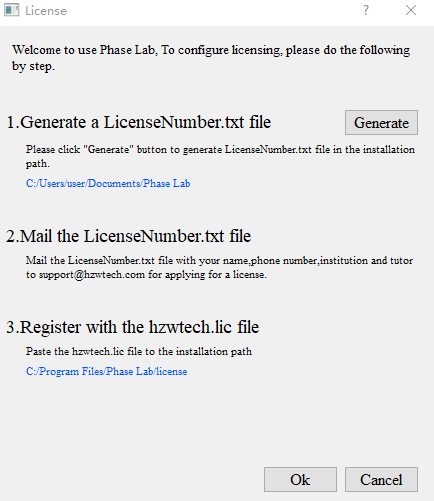

安装完成后，需要进行licence申请方可使用。License申请分为三步，即：

  1. 在License 界面上单击Generate按钮，软件会生成LicenseNumber.txt文件(路径：C:\Users\user\Documents\Phase Lab)；

  2. 用户将姓名、电话、机构名称、导师等基本信息发送至support@hzwtech.com，申请软件的License许可；

  3. 用户将申请的License文件粘贴到安装路径下面(默认路径：C:\Program Files(x86)\Phase Lab\license)，即可完成软件注册。

_images/1-2.png

图1-2 Phase Lab软件License注册界面

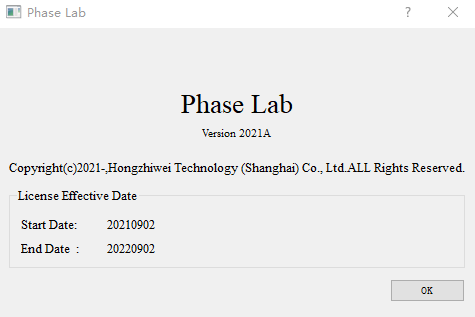

用户完成注册后，在Help菜单栏—About Phase Lab下会更新软件与License的基本信息，如图1-3所示。

_images/1-3.png

图1-3 Phase Lab软件与License的基本信息

1.3 Phase Lab软件合金数据库

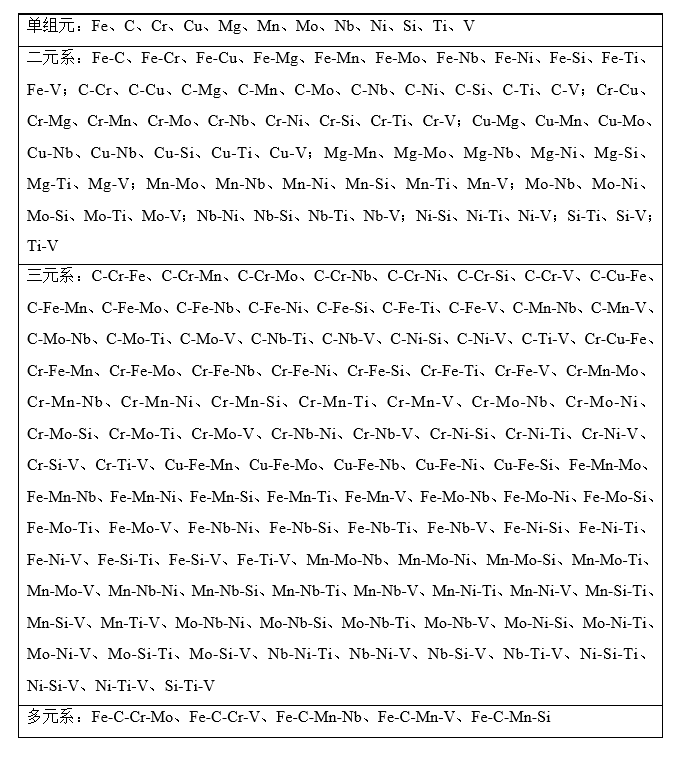

合金数据库模块是Phase Lab软件的核心，在相图计算热力学方法的基础上，构建热力学数据库、扩散动力学数据库、摩尔体积数据库等，从而为相图计算、扩散动力学计算以及组织演变相场模拟等提供可靠的数据支持。 针对相图计算模块，鸿之微科技(上海)发布Fe基合金热力学数据库(数据库的详细信息见图1-4)，其涵盖Fe、C、Cr、Cu、Mg等组元，可用于计算Fe-C、Fe-Cr等二元系；Fe-C-Cr、Fe-C-Cu等三元系；以及Fe-C-Cr-Mo、Fe-C-Cr-V等多元系的相平衡与相关热力学参量。此外，Phase Lab软件也支持用户自定义热力学数据库的计算，且数据库语法规则与Thermo-Calc与PANDAT软件相同。

_images/1-4.png

图1-4Phase Lab软件铁基热力学数据库基本信息
